Le branchement d'un ventilateur de plafond avec éclairage mobilise plusieurs points précis : code couleur des fils, différences entre configurations 3 et 4 fils, connexion avec interrupteur ou télécommande, et erreurs à éviter pour une installation d'un ventilateur de plafond sécurisée.

Branchement ventilateur plafond avec éclairage : fils, schémas et sécurité

Le branchement électrique d'un ventilateur de plafond avec luminaire demande surtout une lecture claire du circuit. Un ventilateur plafond éclairage comme l'Eco Genuino LED 122 cm réunit dans un même ensemble un moteur DC silencieux et un module d'éclairage LED : le raccordement électrique doit donc distinguer ce qui alimente la rotation et ce qui alimente la lumière.

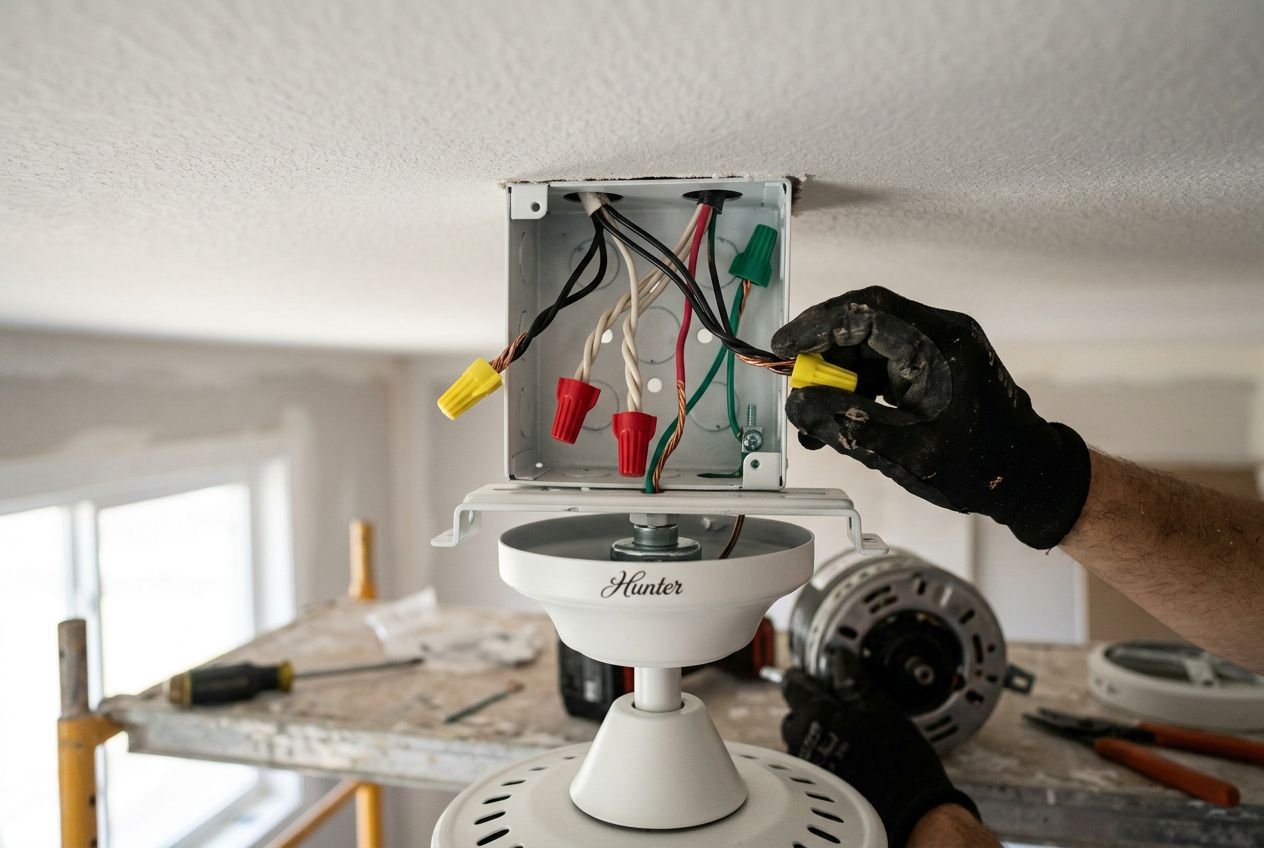

Branchement ventilateur de plafond avec éclairage: installation d’un plafonnier avec câblage électrique et fils de couleur, montre le montage au plafond avec poignée et outils.

Code couleur des fils pour un ventilateur de plafond

Avant tout branchement électrique ventilateur, il faut identifier les conducteurs sans approximation. Dans la plupart des cas, le fil blanc correspond au neutre, le fil noir à la phase du moteur, le rouge à la phase dédiée à la lumière, et le vert à la terre. En Europe, le fil bleu remplace souvent le blanc pour le neutre : vérifier la documentation du fabricant avant d'arrêter le schéma de branchement.

  • Fil blanc (ou bleu) : retour neutre du circuit, commun au ventilateur plafonnier et au plafonnier lumineux.
  • Fil noir : arrivée de phase pour le moteur, dédiée à la rotation des pales.
  • Fil rouge : phase séparée pour la lampe ou le kit éclairage, utile si l'on veut deux commandes distinctes.

Branchement 3 fils ou 4 fils selon votre plafond

Le branchement ventilateur plafond 2 fils reste limité : une phase et un neutre suffisent pour un appareil simple, sans commande séparée de la lumière. Dès qu'il s'agit d'un ventilateur de plafond avec kit LED ou plafonnier intégré, le branchement ventilateur de plafond 3 fils ou 4 fils devient la vraie question.

En 3 fils, on retrouve en général neutre, phase et terre : le moteur et l'éclairage sont alors commandés ensemble. En 4 fils, une phase supplémentaire permet de séparer ventilation et lumière. La différence se joue sur cette ligne dédiée, souvent identifiée par le fil rouge.

Configuration Fils utilisés Commande disponible Usage typique
2 fils Neutre + phase Unique (moteur seul) Ventilateur sans lumière
3 fils Neutre + phase + terre Unique (moteur + lumière ensemble) Ventilateur avec éclairage commande groupée
4 fils Neutre + phase moteur + phase lumière + terre Séparée (moteur / lumière indépendants) Ventilateur LED avec double interrupteur ou télécommande

Branchement du ventilateur plafond avec interrupteur ou télécommande

Le branchement ventilateur plafond interrupteur repose idéalement sur un double interrupteur mural : une commande pour le moteur, une autre pour l'éclairage.

À l'inverse, avec une télécommande, le récepteur se place entre le support fixé au plafond et l'appareil. Pour bien passer les fils, les conducteurs transitent dans la tige avant le raccordement au module, puis aux câbles d'arrivée. Les instructions du fabricant restent déterminantes pour ce type de branchement électrique ventilateur, en particulier sur un ventilateur plafond palme rotin avec fonctions connectées.

Erreurs courantes de câblage et conseils de sécurité

Les erreurs courantes de câblage d'un ventilateur de plafond reviennent souvent aux mêmes points : inversion entre neutre et phase, absence de terre, conducteurs mal serrés ou parties dénudées laissées sans protection. En pratique, toute intervention sur l'électricité commence par la coupure au disjoncteur et la vérification d'absence de tension avant de brancher quoi que ce soit.

Une fois installé, un ventilateur plafond correctement raccordé ne doit ni vibrer anormalement ni chauffer au niveau du boîtier de plafond. Si une oscillation apparaît après remise sous tension, il faut d'abord contrôler la fixation mécanique plutôt que modifier le branchement. Même logique pour un ventilateur plafond LED Genuino : un défaut de support se distingue d'un défaut de raccordement électrique.

Le bon réflexe consiste aussi à vérifier le support existant. Un ancien luminaire, une lampe suspendue ou un plafonnier classique ne signifient pas automatiquement que le point de fixation accepte le poids et les contraintes d'un ventilateur plafonnier.

Produits recommandés

Foire aux questions

Pour un branchement électrique ventilateur sûr, le repérage des fils électriques doit être clair dès le départ : le fil blanc, ou bleu selon les normes, correspond au neutre, le fil noir à la phase du moteur, le fil rouge à la phase de la lumière, et la terre au conducteur de protection. Avant tout raccordement électrique, coupez l'alimentation électrique au disjoncteur, puis contrôlez l'absence de tension avec un testeur.

La différence se joue sur ce point : une inversion entre neutre et phase compte parmi les erreurs courantes de câblage d'un ventilateur de plafond les plus risquées, qu'il s'agisse d'un ventilateur de plafond avec lumière ou d'un simple luminaire.

Un câblage 3 fils réunit neutre, phase et terre : le ventilateur plafond et l'éclairage partagent alors la même commande, souvent via un seul interrupteur. Dès lors que le branchement électrique passe en 4 fils, une phase dédiée s'ajoute pour la lumière, généralement avec un conducteur rouge.

Cette configuration permet de piloter séparément le moteur et l'éclairage, avec deux commandes murales ou une télécommande. À privilégier quand le ventilateur de plafond intègre un luminaire LED.

Dans la plupart des cas, oui. Si le boîtier au plafond est bien fixé sur une solive ou sur un support métallique homologué, remplacer un plafonnier par un ventilateur de plafond avec éclairage ne demande pas forcément de travaux structurels.

À vérifier avant de choisir : le boîtier doit supporter le poids du ventilateur plafonnier, souvent compris entre 5 et 15 kg, et le branchement électrique existant doit rester compatible avec l'appareil. Le bon réflexe consiste à comparer les conducteurs en place avec le schéma de câblage fourni par le fabricant pour l'installation d'un ventilateur de plafond.
